カルバート

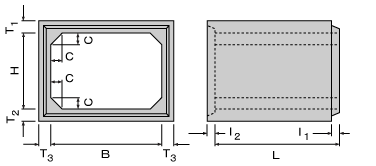

カルバートの形態（本形状寸法図とは関係がありません） A.形状図 断面及び長さの形状寸法の外、縦方向の繋ぎ方式により3方式に分類されています。 　　　１．通常敷設型 　　　　　　　　　　　　　　　   　　　２．ＰＣ鋼材による縦方向連結型 　　　　　　　　　　　　　　　   　　　３．ボルトによる縦方向連結型 　　　　　　　　　　　　　　　    　　B. 寸法図  断面寸法については基本的には設計断面を保持できます。　　ここでは代表れういとしての寸法図を掲げました。     B　x　H 主　要　寸　法　(mm) 参考重量 (kgf/本) 巾 高 長 頂版 底版 側版 ハンチ B H L T1 T2 T3 C 標準型 インバート形 600X 600 600 600 2000 130 130 130 100 2000 1990 700X 700 700 700 2000 130 130 130 100 2260 2260 800X 800 800 800 2000 130 130 130 100 2520 2540 900X 900 900 900 2000 130 130 130 100 2780 2810 1000X 800 1000 800 2000 130 130 130 150 2900 2900 1100X1100 1100 1100 2000 130 130 130 150 3420 3440 1200X 800 1200 800 2000 130 130 130 150 3160 3200 1300X1300 1300 1300 2000 140 140 130 150 4100 4160 1400X1400 1400 1400 2000 150 150 130 150 4540 4630 1500X1000 1500 1000 2000 160 160 140 150 4470 4600 1800X1500 1800 1500 2000 170 170 150 150 6050 6270 2000X1500 2000 1500 2000 180 180 160 200 6980 7200 2200X1800 2200 1800 1500 200 200 180 200 6570 6800 2300X2000 2300 2000 1500 200 200 180 200 6990 7260 2400X2000 2400 2000 1500 210 210 190 200 7530 7830 2500X1500 2500 1500 1500 220 220 200 200 7340 7680 2800X2000 2800 2000 1000 240 240 220 200 6290 6600 2800X2500 2800 2500 1000 240 240 220 200 6840 7150 3000X1500 3000 1500 1000 260 260 240 300 6780 7020 3500X2000 3500 2000 1000 310 310 250 300 9150 7620
