A.形状図
断面及び長さの形状寸法の外、縦方向の繋ぎ方式により3方式に分類されています。
１．通常敷設型

２．ＰＣ鋼材による縦方向連結型

３．ボルトによる縦方向連結型

B. 寸法図

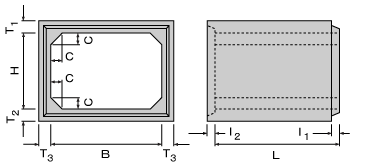

断面寸法については基本的には設計断面を保持できます。 ここでは代表れういとしての寸法図を掲げました。
|
B x H
|
主 要 寸 法 (mm)
|
参考重量
(kgf/本)
|
|
巾
|
高
|
長
|
頂版
|
底版
|
側版
|
ハンチ
|
|
B
|
H
|
L
|
T1
|
T2
|
T3
|
C
|
標準型
|
インバート形
|
|
600X 600
|
600
|
600
|
2000
|
130
|
130
|
130
|
100
|
2000
|
1990
|
|
700X 700
|
700
|
700
|
2000
|
130
|
130
|
130
|
100
|
2260
|
2260
|
|
800X 800
|
800
|
800
|
2000
|
130
|
130
|
130
|
100
|
2520
|
2540
|
|
900X 900
|
900
|
900
|
2000
|
130
|
130
|
130
|
100
|
2780
|
2810
|
|
1000X 800
|
1000
|
800
|
2000
|
130
|
130
|
130
|
150
|
2900
|
2900
|
|
1100X1100
|
1100
|
1100
|
2000
|
130
|
130
|
130
|
150
|
3420
|
3440
|
|
1200X 800
|
1200
|
800
|
2000
|
130
|
130
|
130
|
150
|
3160
|
3200
|
|
1300X1300
|
1300
|
1300
|
2000
|
140
|
140
|
130
|
150
|
4100
|
4160
|
|
1400X1400
|
1400
|
1400
|
2000
|
150
|
150
|
130
|
150
|
4540
|
4630
|
|
1500X1000
|
1500
|
1000
|
2000
|
160
|
160
|
140
|
150
|
4470
|
4600
|
|
1800X1500
|
1800
|
1500
|
2000
|
170
|
170
|
150
|
150
|
6050
|
6270
|
|
2000X1500
|
2000
|
1500
|
2000
|
180
|
180
|
160
|
200
|
6980
|
7200
|
|
2200X1800
|
2200
|
1800
|
1500
|
200
|
200
|
180
|
200
|
6570
|
6800
|
|
2300X2000
|
2300
|
2000
|
1500
|
200
|
200
|
180
|
200
|
6990
|
7260
|
|
2400X2000
|
2400
|
2000
|
1500
|
210
|
210
|
190
|
200
|
7530
|
7830
|
|
2500X1500
|
2500
|
1500
|
1500
|
220
|
220
|
200
|
200
|
7340
|
7680
|
|
2800X2000
|
2800
|
2000
|
1000
|
240
|
240
|
220
|
200
|
6290
|
6600
|
|
2800X2500
|
2800
|
2500
|
1000
|
240
|
240
|
220
|
200
|
6840
|
7150
|
|
3000X1500
|
3000
|
1500
|
1000
|
260
|
260
|
240
|
300
|
6780
|
7020
|
|
3500X2000
|
3500
|
2000
|
1000
|
310
|
310
|
250
|
300
|
9150
|
7620
|
