| 矢板形状図と寸法表 |
| 種類 |
幅 |
高さ |
厚さ |
長さ |
| 矢板 |
平形 |
寸法 |
500
|
50〜220 |
ー |
2,000〜14,000 |
| 許容差 |
＋5
−2
|
＋5
−2
|
−
− |
±30
|
| 寸法 |
995 |
50〜220 |
- |
2,000〜14,000 |
| 許容差 |
＋7
−2 |
＋7
−2 |
− |
±30
|
注記１．面には、面取りを施しても良い。
注記２．頭部、先端部及び継手部の形状並びにつり孔の有無及び位置は、受注当事者間の協議によって適宜変することが出来る。
注記３。受渡当事者間の協議によって、矢板としての性能を損なわない範囲で、必要な付属物を設けたり、又は施工をすることが出来る。
|
 |
 |
 |
|
 |
|
 |
|
 |
 |

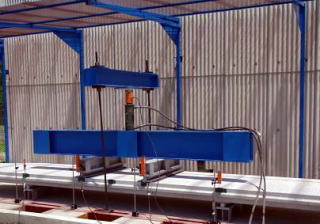

| 矢板試験 |
